Qapı klapan nədir?
Qapı klapanları bütün növ tətbiqlər üçün geniş istifadə olunur və həm yerüstü, həm də yeraltı quraşdırma üçün uyğundur. Yeraltı qurğular üçün yüksək yenileme xərclərinin qarşısını almaq üçün doğru növdə klapan seçmək vacibdir.
Qapı klapanları tam açıq və ya tam qapalı vəziyyətdə işləmək üçün nəzərdə tutulmuşdur. Onlar boru kəmərlərində izolyasiya klapanları kimi istifadə olunur. Bu klapanlar nəzarət və ya tənzimləyici klapan kimi istifadə edilməməlidir. Qapı klapan milin saat yönünə və ya saat yönünün əksinə çevirərək hərəkət etdirərək işləyir. Klapan mili fırlandıqca, sürüşdürmə milinin dişli hissəsində yuxarı və ya aşağı hərəkət edir.

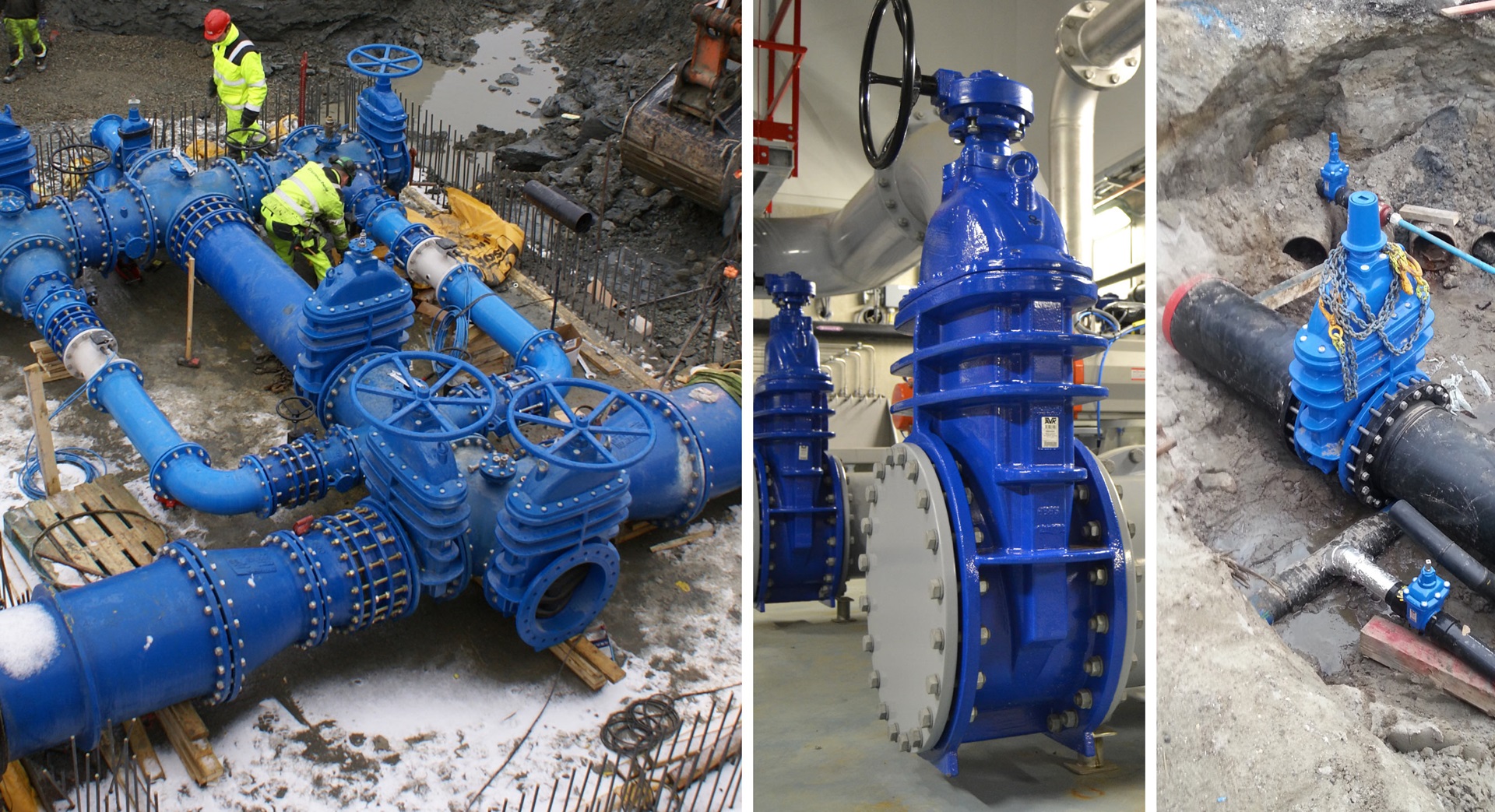

Qapı klapanları harada istifadə olunur?
Qapı klapanları ümumiyyətlə minimum təzyiq itkisi və tam keçid sahəsi tələb olunduqda istifadə olunur. Qapı klapan tam açıq olduqda, tam keçid sahəsi təqdim edir və buna görə də təzyiq itkisi çox aşağı olur. Bu dizayn boru təmizləyici avadanlıqdan istifadə etməyə imkan verir. Qapı klapan çox dönməli klapandır, bunun səbəbi klapanın işləməsinin diş açılmış bir mil vasitəsilə olmasıdır. Açıqdan qapalıya keçmək üçün klapan dəfələrlə fırlanmalı olduğuna görə, yavaş işləmə sürəti su çəkic zərbəsinin təsirinin qarşısını alır.
Qapı klapanları bir çox maye üçün istifadə edilə bilər. AVK klapanları aşağıdakı iş şəraiti üçün uyğundur:
- İçməli su, çirkab sular və neytral mayelər: temperatur -20 ilə +70 °C arasında, maksimum axın sürəti 5 m/s və diferensial təzyiq 16 bar.
- Qaz: temperatur -20 ilə +60 °C arasında, maksimum axın sürəti 20 m/s və diferensial təzyiq 16 bar.
AVK-nın su/tullantı su və qaz üçün quraşdırma və texniki xidmət təlimatlarını nəzərdən keçirin.

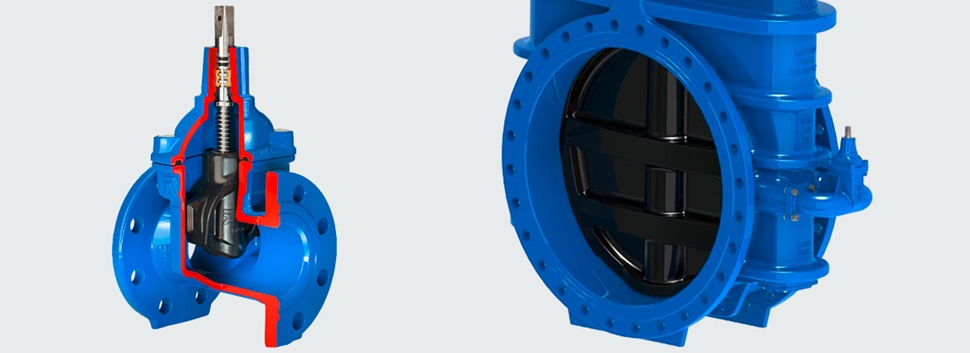

By-pass çıxışlı klapanlar
By-pass klapanları ümumiyyətlə üç əsas səbəbə görə istifadə olunur:
- Boru kəmərinin diferensial təzyiqini tarazlaşdırmaq üçün klapanın toq tələbini azaldın və bir nəfərin işləməsinə icazə verin
- Əsas klapan bağlandıqda və by-pass açıq olduqda, davamlı bir axın təmin edilərsə, mümkün tıxacın qarşısı alınır.
- Boru kəmərlərinin gecikdirilmiş doldurulması tələb olunduqda
AVK DN 450-dən sonra bypass çıxışı olan qapı klapanları təqdim edir, şək. 55/30 seriyası və 06/30 seriyası.
Paralel və cəftə formasındakı qapı klapanları
Qapı klapanları iki əsas növə bölmək olar: Paralel və cəftə formalı. Paralel qapı klapanları iki paralel oturacaq arasında düz sürüşmədən istifadə edir və ən populyar növü bıçaqlı qapı klapanlarıdır. Bu klapanların sürüşmə dabanında kəskin ucu mövcuddur. Cəftə formalı qapı klapanları iki maili sürüşmə sahəsi və yüngül maili cəftədən istifadə edir.
AVK-nın qapı klapanlarının əksəriyyəti sürüşmə dizaynıdır, lakin biz həmçinin tullantı sularının təmizlənməsi üçün bıçaqlı qapı klapanları və qaz təchizatı üçün paralel qapı klapanları təklif edirik.

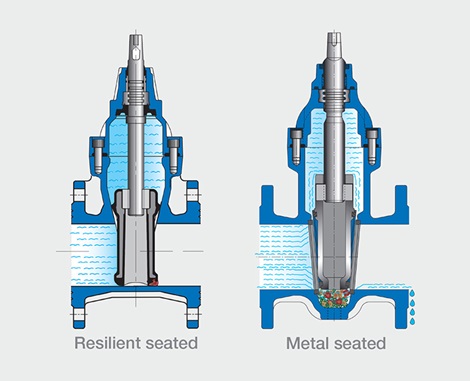

Metal oturacaqlı və elastomer oturacaqlı qapı klapanları
Elastomer oturacaqlı qapı klapan bazara təqdim edilməzdən əvvəl metal qapı klapanları geniş istifadə olunurdu. Konik sürüşmə dizaynı və bucaqlı metal oturma səthləri sıx bağlanmanı təmin etmək üçün klapanın altında oturacaq tələb edir. Bu anda, qum və çınqıl klapan gövdəsinə daxil ola bilər. Borunun quraşdırılması və ya təmirindən sonra boru sistemi nə qədər yaxşı təmizlənsə də, heç vaxt yad cisimlərdən tamamilə təmizlənməyəcəkdir. Beləliklə, hər hansı bir metal sürüşmə cəftə sızdırmazlıq qabiliyyətini itirir.
Elastomer oturacaqlı qapı klapanları qum və çınqılın rahat keçməsinə imkan verən düz klapan səthi təqdim edir. Klapanın bağlanması zamanı yad cisim keçərsə, klapan bağlanarkən sürüşmənin rezin səthi həmin maddənin ətrafında bağlanır. Yüksək keyfiyyətli rezin birləşmə klapan bağlanarkən yad cisimləri sıxır və klapan yenidən açıldıqda çirklər su ilə birlikdə xaricə axır. Daha sonra rezin səth tam sızdırmazlığı təmin etmək üçün orijinal formasını bərpa edir.
AVK-nın qapı klapanlarının böyük əksəriyyəti elastomer oturacaqlıdır, lakin metal oturacaqlı qapı klapanları hələ də bəzi bazarlarda tələb olunur, buna görə də bunlar hələ də su təchizatı və tullantı sularının təmizlənməsi üzrə çeşidimizin bir hissəsidir.

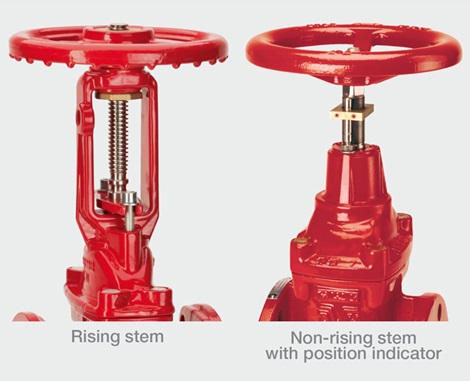

Yüksələn və yükselmeyen gövdə dizaynı ilə qapı klapanları
Yüksələn gövdələr cəftəyə quraşdırılır və klapan işlədildiyində klapan ilə birlikdə qalxıb düşərək klapan mövqeyini əyani şəkildə göstərir və həmçinin milin yağlanmasına imkan verir. Bir qayka diş açılmış mil ətrafında fırlanır və hərəkət edir. Bu tip yalnız yerüstü döşəmə üçün uyğundur.
Yüksəlməyən millər cəftəye diş vasitəsilə bağlanır və cəftənin klapan daxilində qalxıb enməsi üçün fırlanır. Mil gövdədə qaldığı üçün daha az şaquli yer tuturlar. AVK klapanların mövqeyini göstərmək üçün gövdənin yuxarı hissəsində zavodda quraşdırılmış mövqe göstəricisi olan qapı klapanları təklif edir. Yüksəlməyən milli qapı klapanları həm yerüstü, həm də yeraltı quraşdırma üçün uyğundur.
AVK-nın məhsul çeşidinin əksəriyyəti yüksəlməyən gövdə ilə dizayn edilmişdir, lakin yüksələn klapanlar su, çirkab su və yanğından mühafizə tətbiqləri üçün də mövcuddur.
